Prothetische Geometrische Sperre Pneumatisches Kniegelenk zur Disartikulation

Prothetische Geometrische Sperre Pneumatisches Kniegelenk zur Disartikulation

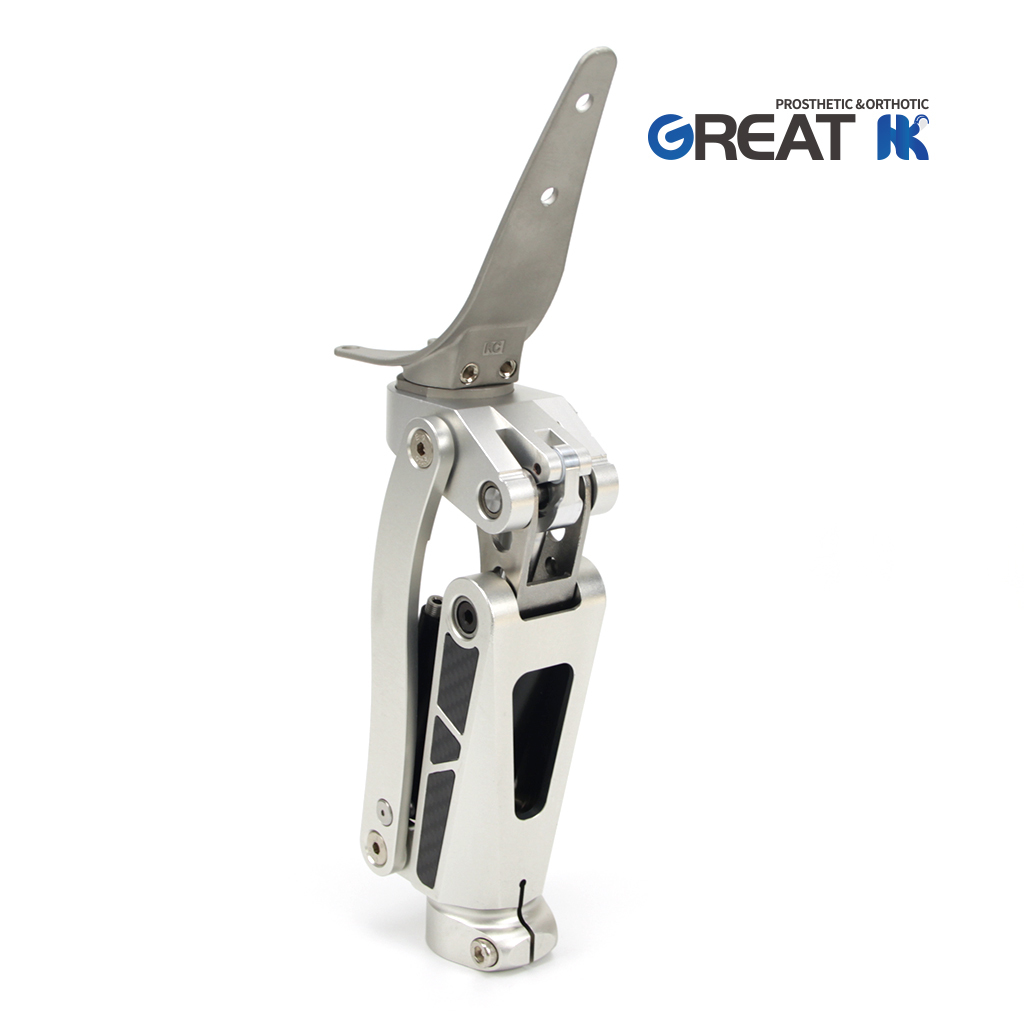

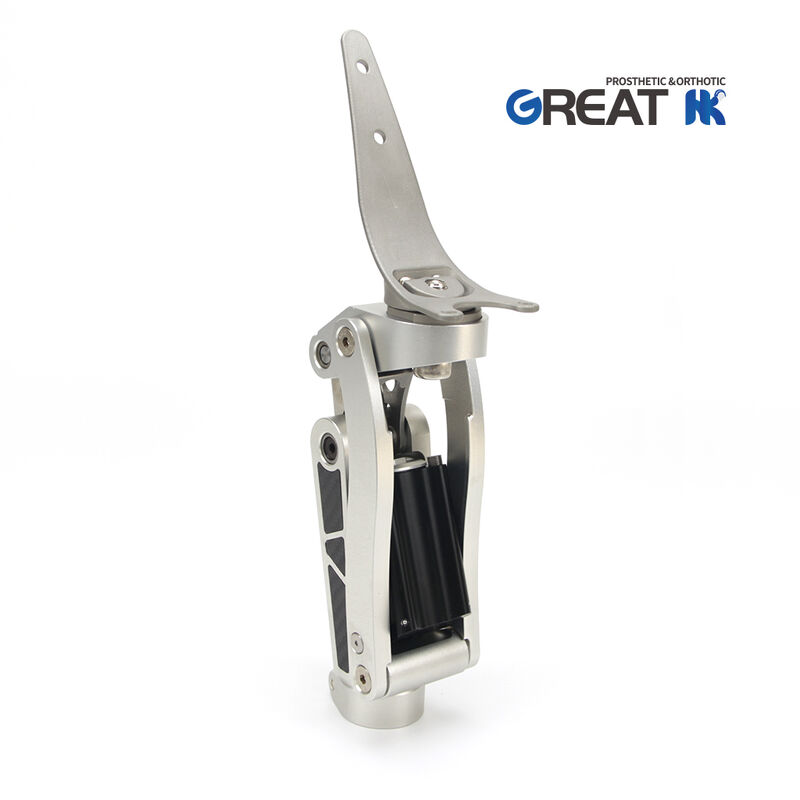

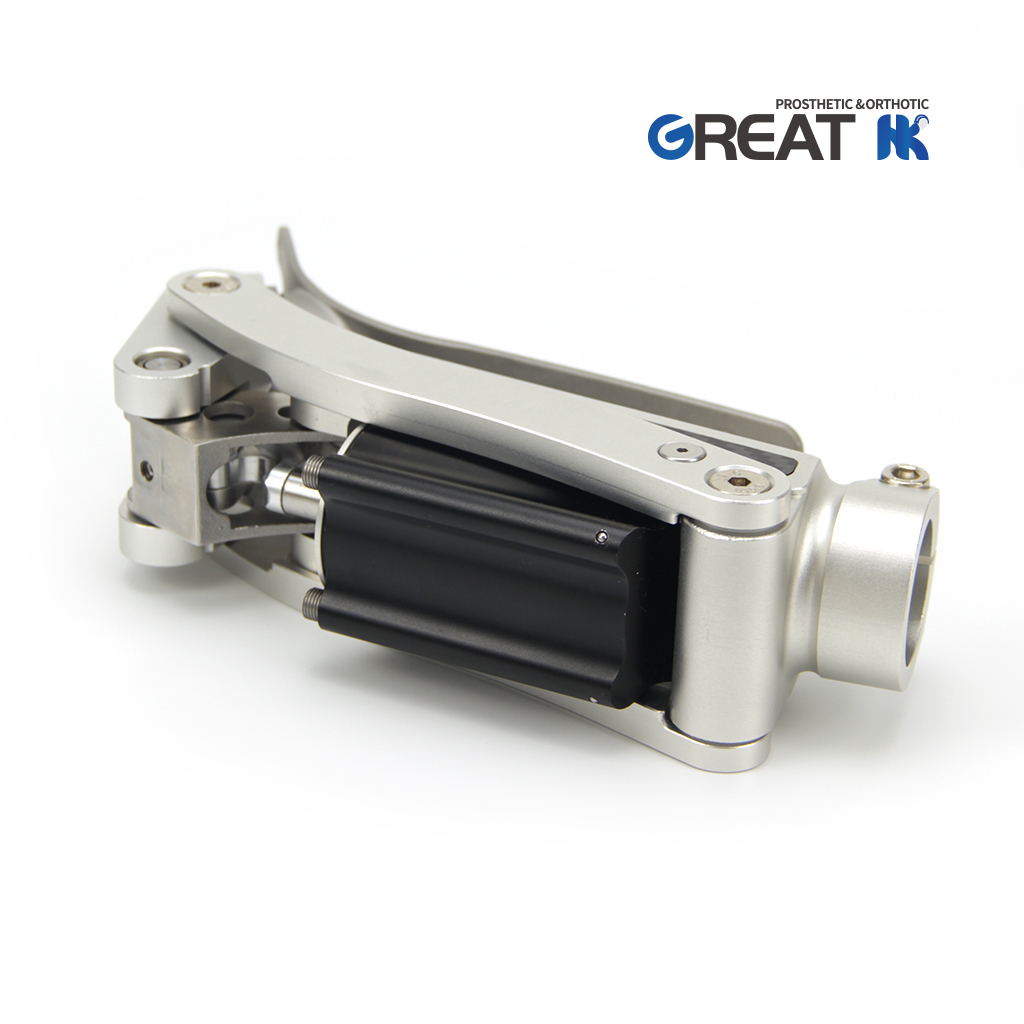

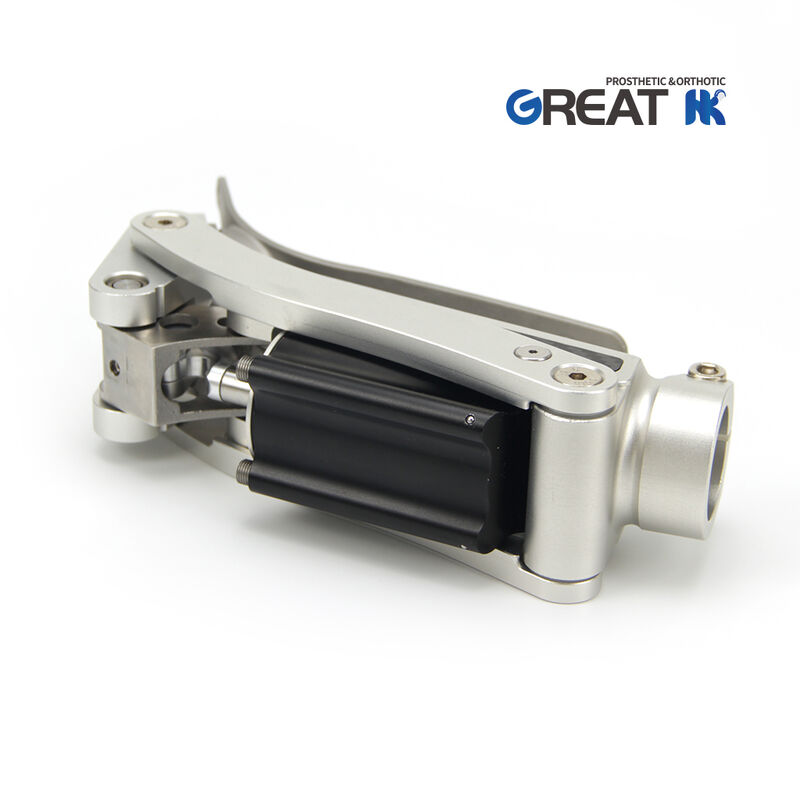

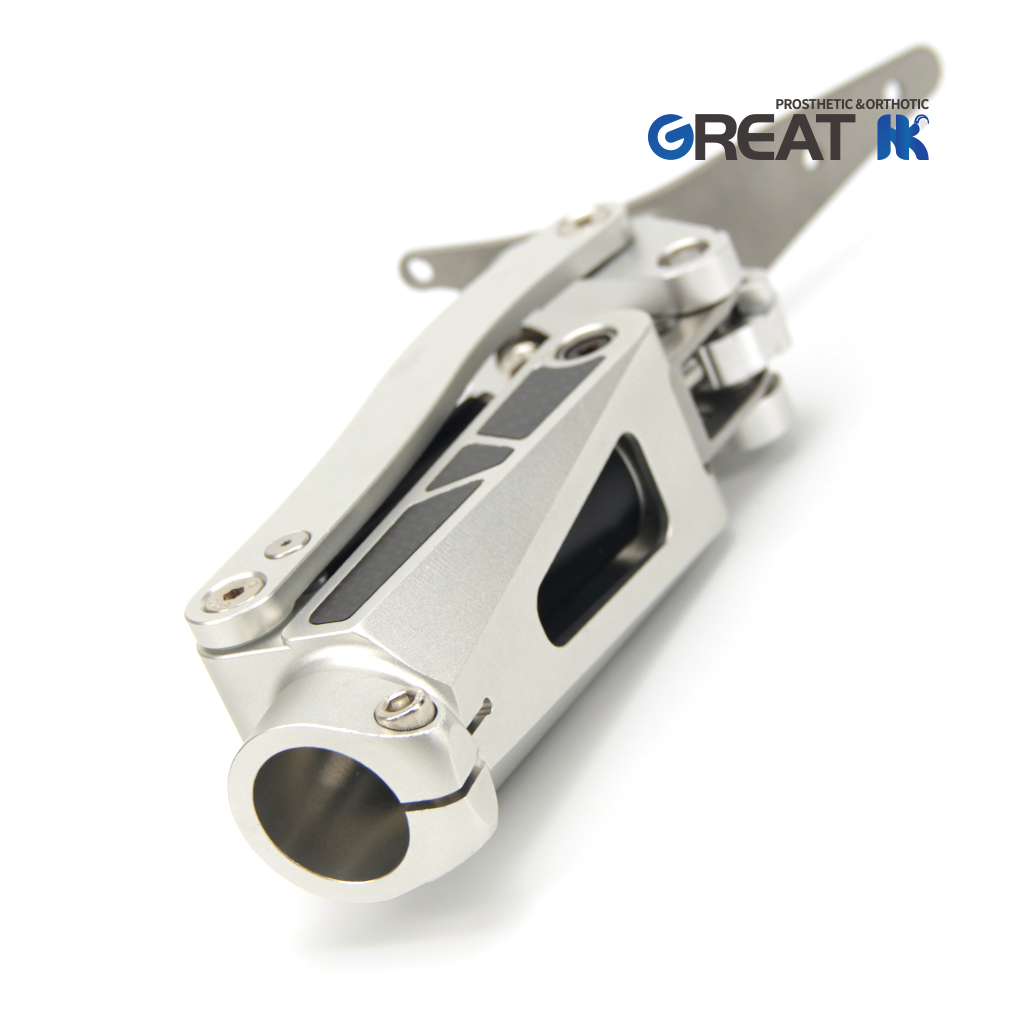

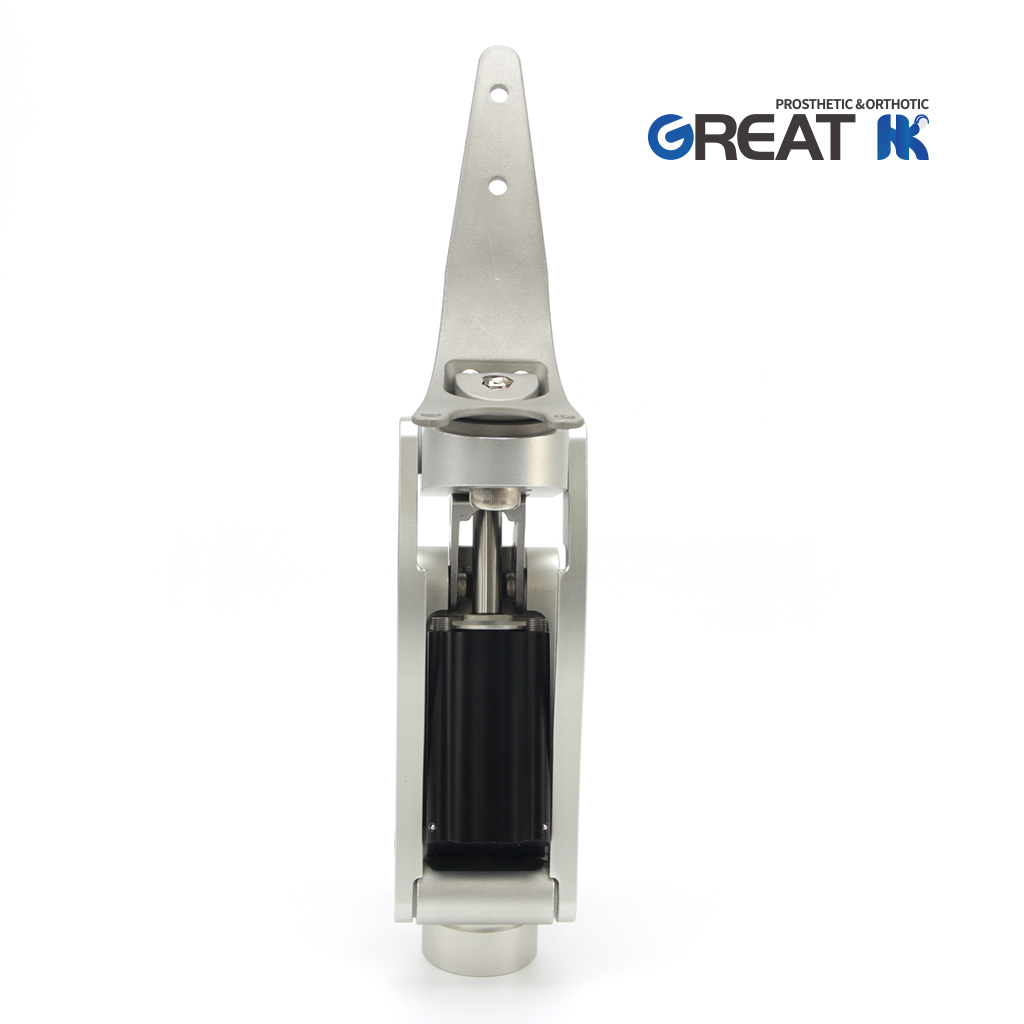

Das Prothetische Geometrische Schloss-Pneumatische Kniegelenk (K15AL) ist eine mechanische Kniekomponente, die für transfemorale (über dem Knie liegende) Prothesen entwickelt wurde.Dieses fortschrittliche Kniegelenk integriert einen polyzentrischen geometrischen Sperrmechanismus mit einem pneumatischen Schwing-Steuerungssystem, um Stabilität während der Haltungsphase und glatte Bewegung während der Schwing-Phase zu gewährleisten.

Dieses Design verbessert die Sicherheit des Benutzers, die Stabilität des Ganges und die Gangeffizienz erheblich und ermöglicht es Amputierten, ein natürlicheres Gangmuster zu erreichen.Das Kniegelenk ist speziell für Benutzer mit mittelschwerer Aktivität (Mobilitätsniveau K1-K2) im täglichen Gehen und bei Rehabilitationsanwendungen entwickelt worden.

Schlüsselkomponenten und Funktionalität

Geometrischer Sperrmechanismus

Das Knie nutzt ein polyzentrisches Verknüpfungssystem (Vier- oder Fünf-Takt-Mechanismus), das bei Belastung der Prothese einen geometrischen Sperreffekt erzeugt.Die Verbindungsstruktur stabilisiert das Knie und verhindert unbeabsichtigte Beugung, die Sicherheit und das Gleichgewicht verbessern.

Pneumatisches Steuerungssystem

Der innere pneumatische Zylinder sorgt für Luftwiderstand, um die Kniebeugung und -verlängerung während der Schwungphase zu steuern.mehr natürliche Beinbewegungen.

Polyzentrisches Verknüpfungssystem

Das Multi-Achs-Verbindungskonzept simuliert die Biomechanik des menschlichen Kniegelenks und verkürzt die effektive Gliedmaßenlänge während der Schwingphase, verbessert die Fingerabstandsfreiheit und verringert das Stolperrisiko.

Betrieb der Haltungsphase

Wenn der Prothesenfuß mit dem Boden in Berührung kommt und Gewicht trägt, erzeugt das geometrische Verknüpfungssystem automatisch eine Sperrwirkung, stabilisiert das Kniegelenk und verhindert versehentliche Biegen.

Schwingphasenbetrieb

Das pneumatische Steuerungssystem regelt die Beugungsgeschwindigkeit des Knies, um eine reibungslose und kontrollierte Schwingbewegung zu gewährleisten.
